一 產品概述


本儀器是我公司為新式風冷干式變壓器而設計的新一代電腦溫度控制器,它采用美國生產的單片計算機為控制核心,從而使整個產品的性能邁上了一個新臺階。和傳統的模擬與數字電路組成的溫度控制器相比,本儀器因采用高性能的微電腦控制器，使所需電子元器件的數量減少一半以上,從而使本儀器的電路設計和結構設計大大簡化，這樣就極大提高了本儀器的運行可靠性。我公司生產的電腦溫度控制器，溫度設定只需通過面板上的幾個按鍵的設置就可實現，而且設定的參數在停電后永不丟失。本儀器還具有“黑匣子”功能，可記錄變壓器掉電時刻的線包繞組的溫度。在抗干擾方面，本儀器在設計上采用硬件和軟件相結合的抗干擾措施,共同監視溫控器的工作，從而達到了極強的抗干擾能力。在使用方面，本儀器還具有操作簡單、安裝方便、維護容易的特點。
本產品符合JB/T7631-2005《變壓器用電子溫控器》標準
本產品生產體系通過ISO9001：2000質量體系認證。
本產品被國家科委和國家經貿委評審為1997年度國家重點新產品


二 技術參數
1 測溫范圍： -30℃－200℃
2 測溫精度： 0.5%FS±１個字
3 分辨率： 0.1℃
4 工作電壓： AC176Ｖ～AC242Ｖ( 50Hz ) 　　
5 功耗： ５ＶＡ
6 觸點容量 10A/AC220V
7 傳感器： 三支Ｐt100鉑熱電阻
8 繼電器觸點容量： 10Ａ／250ＶＡＣ
9 儀表重量： ＜1Kg
10 儀表外形尺寸： 160×80×134（寬x高x深）
            開孔尺寸： 152x76(寬x高)

三 產品功能介紹
1 具有三相線包溫度的巡回顯示和最高相溫度顯示的切換功能。
2 可根據設定的開風機溫度和關風機溫度自動控制風機的開啟和關閉，保證干式變壓器在正常溫度下安全的工作。當三相線包溫度中的最高相溫度超過開風機溫度時，風機開啟，同時面板上“風機”指示燈亮。
3 具有超溫報警功能。當三相線包溫度中的最高相溫度達到超溫報警溫度時，溫控器會發出蜂鳴報警、面板上“超溫”燈亮，并通過后板“報警”輸出端輸出開關信號給遠方的控制柜控制聲、光報警。
4 具有自動跳閘功能，當三相線包溫度中的最高相溫度達到超溫跳閘溫度時，溫控器會發出蜂鳴報警，面板上“跳閘”燈亮，并通過后板“跳閘”輸出端輸出開關信號，切斷電源，保護干式變壓器。
5 傳感器任何一相有故障時，面板上“故障”指示燈會亮,溫控器內有蜂鳴報警，并通過后板“故障”輸出端輸出開關信號（AC380V三相風機輸出方式的溫控器無故障輸出端）。
5.1在溫度顯示區顯示H表示該相開路；顯示L表示該相短路。
5.2 傳感器有一相或兩相故障時，只根據好的那相傳感器溫度信號控制風機，三路傳感器同時故障時立即打開風機。
6 可通過按鍵直接設定開風機溫度、關風機溫度、超溫報警溫度、超溫跳閘溫度、定時開風機時間及本機通信編號，掉電時數據不丟失。
7 具有手動控制風機功能，可手動開\停風機。此功能也可作為測試風機功能使用。
8 具有定時開啟風機的功能，用戶可在面板上進行0~255個小時任意設置（當設置為0時，表示取消此項功能），當定時時間到達設置后，風機自動運行2分鐘后停止。
9 具有“黑匣子”功能，將斷電時刻三相溫度記錄在內存中，以備查詢。為了避免再次通電后斷電而改變記憶數據，規定斷電前溫度低于80℃時，不刷新原記錄的溫度。
10 模擬檢測功能，可手動模擬檢測溫控器的控制功能。


四 產品操作說明（見圖一 面板圖）


(一)面板示意圖

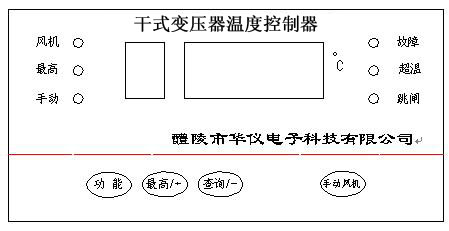

圖一 面板圖

(二)操作說明

1 上電：溫控器上電后。巡回顯示A、B、C三相線包溫度。

2 顯示方式切換操作：按“最高”鍵，則顯示三相線包中最高相溫度，同時“最高”燈亮；再按“最高”鍵返回巡回顯示三相溫度狀態，“最高”燈滅。

3 手動開關風機操作：按“手動風機”鍵，可手動啟/停風機。“手動”燈表明當前手動操作風機的狀態。

4 掉電數據查詢操作：連續按“查詢”鍵，可依次顯示在上次掉電時Ａ、Ｂ、Ｃ三相線包溫度

5 控制參數的查詢操作

6 控制參數的修改操作及模擬測試操作
